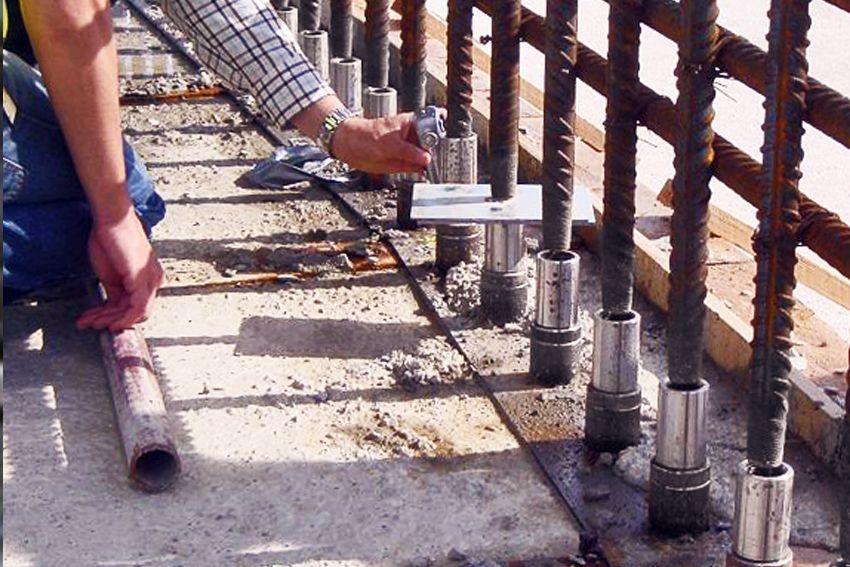

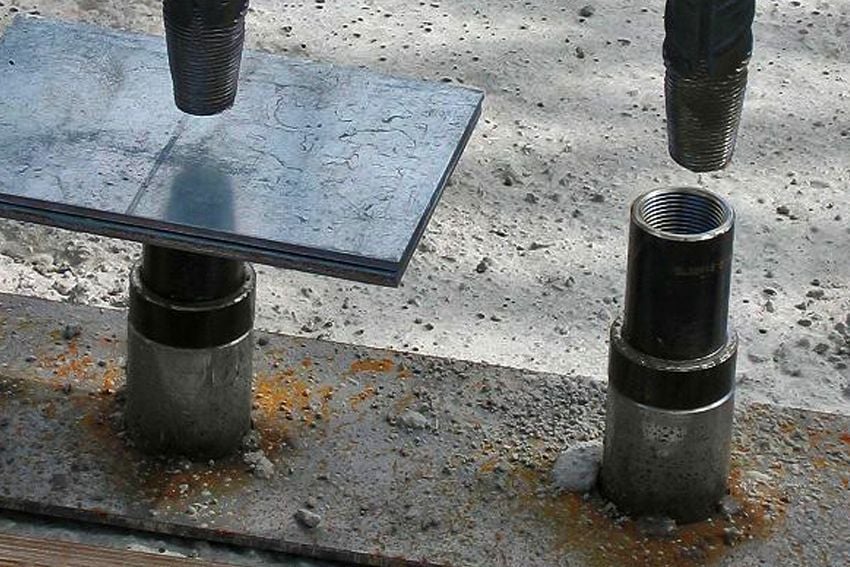

Муфты модели P13 предназначены для быстрого сращивания двух криволинейных, изогнутых или прямых стержней, когда ни один из стыкуемых стержней не может свободно вращаться, при этом присоединяемый стержень ограничен в осевом направлении. Как правило, такие муфты применяются для соединения сборных каркасов. Позиционная муфта P13 может поставляться в виде двух частей для применения на контакте с опалубкой. Внутренняя параллельная резьба защищена от коррозии пластмассовой резьбовой заглушкой.
Муфта модели P14 аналогичная муфте модели P13 за исключением того, что присоединяемый стержень в муфте P14 может свободного перемещаться в осевом направлении. Как правило, такие стержни применяются для соединения свайных каркасов.
О системе:
Самоцентрирующаяся система соединений с конической резьбой, гарантирующая непрерывность и целостность железобетонной конструкции (после соединения арматурные стержни обеспечивают «полную прочность» при растяжении, сжатии и в случае знакопеременных напряжений).
Геометрические размеры муфт типа Р13 позиционных соединений CONCON:
| Диаметр соединяемых стержней, d мм | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 |
| Наружный диаметр муфты, А+3, мм | 23 | 25 | 30 | 33 | 35 | 40 | 44 | . 48 | 54 | 60 | 65 |
| Длина муфты, В+2, мм | 76 | 82 | 89 | 100 | 126 | 132 | 140 | 147 | 156 | 172 | 184 |
| Размер вывернутой полумуфты, Fc, мм | 52 | 54 | 58 | 64 | 76 | 80 | 83 | 85 | 96 | 102 | 109 |
| Размер вывернутой полумуфты, MaxF0, мм | 84 | 90 | 96 | 105 | 131 | 139 | 146 | 150 | 164 | 176 |
189 |
| Длина нарезки, D, мм | 19 | 21 | 24 | 29 | 35 | 37 | 40 | 42 | 45 | 52 | 57 |
| Усилие затяжки, Нм | 40 | 80 | 120 | 150 | 180 | 220 | 270 | 270 | 300 | 300 | 350 |
| Маркировка муфты |
СС12/ P13 |
СС14/ P13 |
СС16/ P13 |
СС18/ P13 |
СС20/ P13 |
СС22/ P13 |
СС25/ P13 |
СС28/ P13 |
СС32/ P13 |
СС36/ P13 |
СС40/ P13 |
Геометрические размеры муфт типа Р14 позиционных соединений CONCON:
| Диаметр соединяемых стержней, d мм | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 |
| Наружный диаметр муфты, А+3, мм | 23 | 25 | 30 | 33 | 35 | 40 | 44 | . 48 | 54 | 60 | 65 |
| Длина муфты, В+2, мм | 46 | 51 | 54 | 61 | 76 | 80 | 86 | 90 | 96 | 105 | 112 |
| Размер вывернутой полумуфты, Fc, мм | 52 | 54 | 57 | 60 | 73 | 77 | 81 | 85 | 94 | 99 | 110 |
| Размер вывернутой полумуфты, MaxF0, мм | 59 | 61 | 65 | 70 | 87 | 92 | 94 | 97 | 107 | 113 |
121 |
| Длина нарезки, D, мм | 19 | 21 | 24 | 29 | 35 | 37 | 40 | 42 | 45 | 52 | 57 |
| Усилие затяжки, Нм | 40 | 80 | 120 | 150 | 180 | 220 | 270 | 270 | 300 | 300 | 350 |
| Маркировка муфты |
СС12/ P14 |
СС14/ P14 |
СС16/ P14 |
СС18/ P14 |
СС20/ P14 |
СС22/ P14 |
СС25/ P14 |
СС28/ P14 |
СС32/ P14 |
СС36/ P14 |
СС40/ P14 |
